反擊式移動破碎機圖紙

反擊式移動破碎機適應物料：

　　適應物料：河卵石、山石（石灰石、花崗巖、玄武巖、輝綠巖、安山巖等）、礦石尾礦
反擊式移動破碎機應用領域：

　　礦山,煤礦、尾礦及建筑垃圾的循環再利用,土石方工程、城市基礎設施、道路或建筑工地等場地作業
反擊式移動破碎機組成結構:
      反擊式移動破碎機包括：牢固的機架、反擊式破碎機、給料機、振動篩、傳送帶、電動機和控制箱等。
反擊式移動破碎站工作原理:

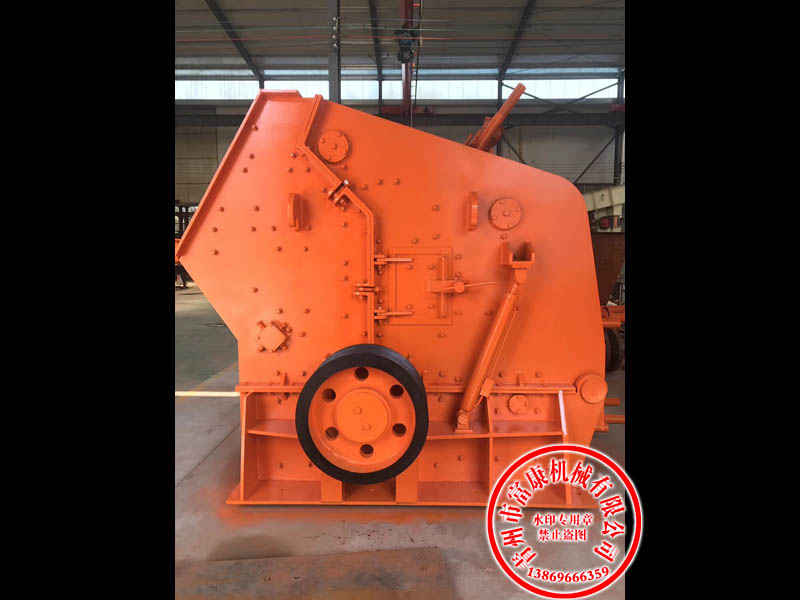

     反擊式移動破碎機是一種利用沖擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速沖擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。本機在反擊板后采用彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出。反擊式破碎機作初步破碎后，通過圓振動篩構成閉路系統，實現物料的循環破碎，成品物料由輸送機輸出，進行連續破碎作業。反擊式移動破碎機可以根據實際生產需要去除圓振動篩，實現對物料直接進行初步破碎，與其他破碎設備配套使用操作方便、靈活。

反擊式移動破碎機用途和使用范圍：
1.被廣泛運用于礦山,煤礦、垃圾及建筑垃圾的循環再利用,土石方工程、城市基礎設施、道路或建筑工地等場地作業。
 2.處理表層土和其他多種物料；分離粘性混凝骨料；建筑和爆破行業；破碎后的篩分；采石行業。
 3.河卵石、山石（石灰石、花崗巖、玄武巖、輝綠巖、安山巖等）、礦石尾礦、石屑的人工制砂。

反擊式移動破碎機性能特點：
1.一體化整套機組 一體化機組設備安裝形式，消除了分體組件的繁雜場地基礎設施安裝作業，降低了物料、工時消耗。機組合理緊湊的空間布局，提高了場地駐扎的靈活性。
2.機動性靈活   移動式破碎站車載地盤高，車體寬度小于運營半掛車，轉彎半徑小，便于普通公路行駛，更便于在破碎場區崎嶇惡劣的道路環境中行駛。為快捷的進駐工地節省了時間。更有利于進駐施工合理區域，為整體破碎流程提供了更加靈活的空間和合理的布局配置。
3.降低物料運輸費用  移動式破碎站能夠?qū)ξ锪线M行第一線的現場破碎，免除了物料運離現場再破碎的中間環節，極大降低了物料的運輸費用。另外加長機組更能直接將破碎的物料送入轉運車箱斗，轉離現場。
4.作業作用直接有效  一體化系列移動式破碎站，可以獨立使用，也可以針對客戶對流程中的物料類型、產品要求，提供更加靈活的工藝配置，滿足用戶移動破碎、移動篩分等各種要求，使生成組織、物流轉運更加直接有效，成本達到降低。
5.適應性強配置靈活   移動式破碎站針對粗碎、細碎篩分系統，可以單機組獨立作業，也可以靈活組成系統配置機組聯合作業。卸料斗側出為篩分物料輸送方式提供了多樣配置的靈活性，一體化機組配置中的柴油發電機除給本機組供電外，還可以針對性的給流程系統配置機組聯合供電，性能可靠維修方便。
